CSAMT



Hier können Sie sich auf GEC S.A. verlassen.

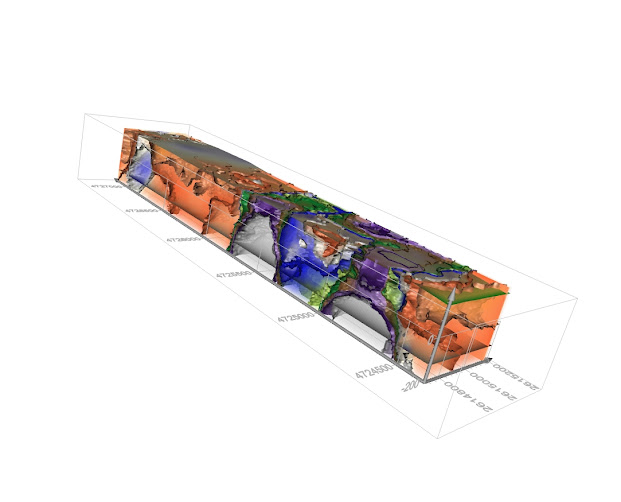

Das STRATAGEM EH-4 System liefert hochauflösende zweidimensionale Bilder geologischer Strukturen, durch die Erfassung und Kartierung der Variationen der Leitfähigkeiten im Untergrund. Die Funktionsweise des STRATAGEM EH-4 Systems basiert auf der Grundlage der Magnetotellurik (MT) - Theorie Leitfähigkeiten / Widerstände im Untergrund zu messen. Das Magnetotellurikverfahren beruht auf der Tatsache, daß das Verhältnis magnetischer und elektrischer Felder (auch als Impedanz bekannt) bei einer gegebenen Frequenz für einen konstanten Widerstand ebenfalls konstant ist. Zur Bestimmung der Impedanz kann man die Messung natürlich erzeugte Felder / MT-Signale (wie z.B. Atmosphärische Phänomene, Solar- oder Blitzschlagsaktivitäten) nutzen. Leider sind natürliche Felder zeitabhängig, was häufig dazu führt, daß die benötigten Signalfrequenzen und Amplitudenstärken im Moment der Messung nicht zur Verfügung stehen und / oder zu schwach sind.



Diese Problematik wird bei dem STRATAGEM EH-4 System mittles der Hybrid-Signalquellentechnik überwunden. Das STRATAGEM EH-4 System in Verbindung mit der Hybrid-Signalquelle erlaubt die Verwendung einer Kombination aus natürlich vorhandenen MT-Signalen und von der Hybrid-Quelle erzeugten Signalen. Das bedeutet, daß das STRATAGEM EH-4 System, sowohl alle verfügbaren natürlichen MT-Signale im jeweils benötigten Frequenzband, als auch die von der Hybrid-Quelle erzeugten Signale im Frequenzbereich von 1 Hz bis 70 kHz, indem natürliche MT-Signale normalerweise sehr schwach sind, nutzt. Die Standardvariante des STRATAGEM EH-4 System operiert in einem Frequenzbereich von 10 Hz bis 100 kHz. Zusätzlich verfügt das System über eine Niederfrequenzvariante bis 0,1 Hz, um größere Untersuchungstiefen zu erreichen. Der Benutzer kann die gewünschten Frequenzbänder und die Anzahl der Zeitreihen "Stacks" für die Datenerfassung frei wählen, was zu einer Optimierung der Daten aus dem Hoch- / Niederfrequenzband beiträgt.



Das LCD-Video-Display der STRATAGEM EH-4 Konsole erlaubt die sofortige Visualizierung der Sondierungen, sowohl in 1D als auch in 2D Ansichten. Dies ermöglicht eine eindeutig bessere Qualitätskontrolle der Messungen und zudem den sofortigen Zugriff auf die Widerstandsergebnisse im Feld. Neben dem LCD Video-Display verfügt das STRATAGEM EH-4 System über einen eingebauten Thermodrucker, um Ausdrucke von den Zeitreihendaten, Signalamplituden-, Phasen-, Kohärenz- und scheinbaren Widerstandwerten, Widerstands-Tiefen Kurven und Tiefen - / Frequenz „Cross-Sections“ im Feld zu ermöglichen. Das STRATAGEM EH-4 System speichert alle Messungen (Daten der vollständigen Zeitreihen, Cross-Power- und  Amplitudenspektren, sowie die komplette Skalar-/ Tensorinformation der scheinbaren Widerstands-, Phasen- und Kohärenzwerte) auf einer internen Festplatte. Zudem werden die invertierten Tiefen- und Widerstandsergebnisse gespeichert, die dann jederzeit mit Drittanbietersoftware importiert und weiter bearbeitet werden können.





Kein Projekt gleicht dem anderen. Um Ihre spezifischen Ziele zu erreichen, ist es wichtig, die geeignete Methode, die beste Ausrüstung und die richtigen Mitarbeiter zu wählen.



GEC S.A. vertraut 100% auf:



Hochtechnologie ...

Für weitere Informationen über unsere Dienstleistungen wenden Sie sich bitte an:

Sascha Bölling - Dipl.-Geophys. | Telefon: +54 261 4981341 | Handy: +54 (9) 261 853640



Anwendungen



■ Erzmetall-Exploration

Grundwasser Kartierung

Geothermieprojekte

Öl & Gas-Exploration

Lithium-Exploration

Ingenieursstudien

Tiefenbestimmungen

Kartierung geologischer Strukturen

Auffindung geologischer Störungen

Charakterisierung von geologischen Formationen

Definition von Erzkörpern

 Lithologie & Stratigraphie Analysen

 Erkundung von Salzstöcken

 Erkundung vulkanischer Intrusionen

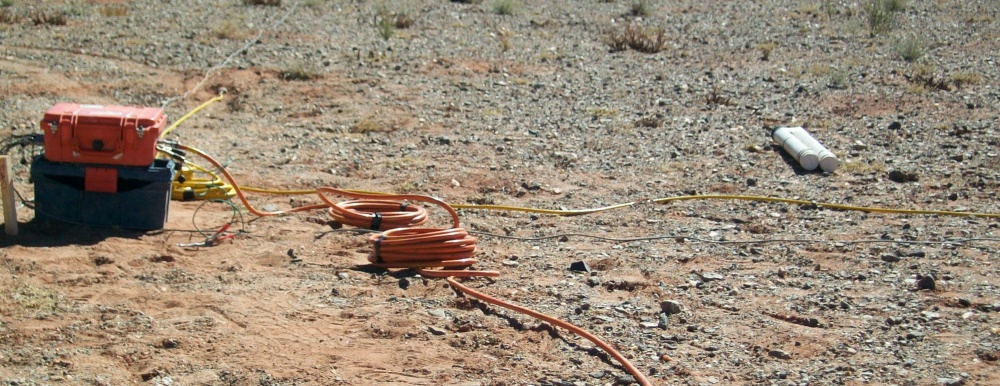

CSAMT Equipment - Geometrics

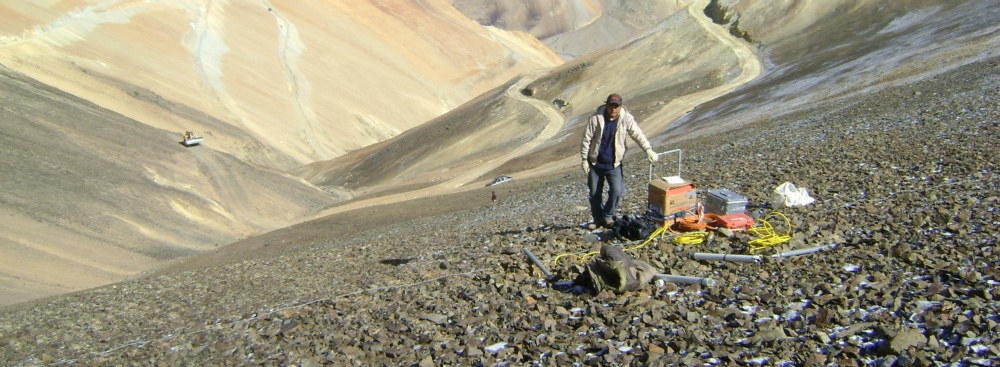

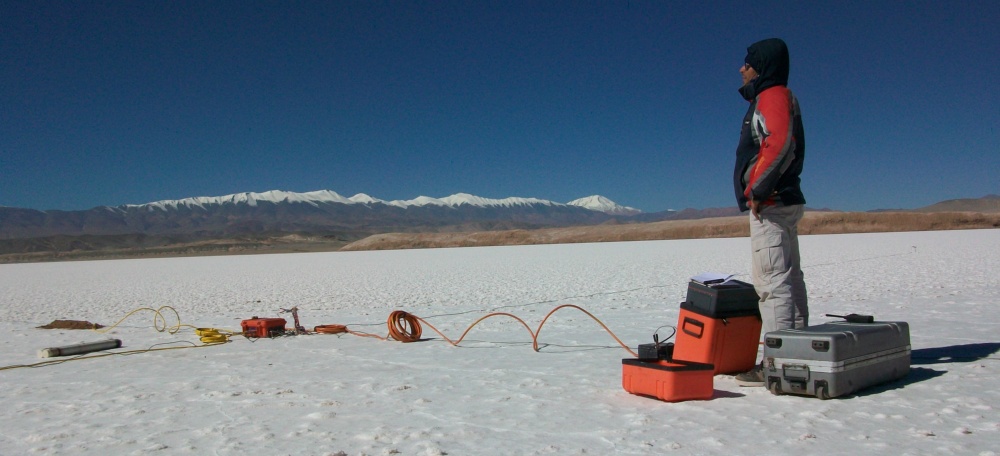

CSAMT Operation Salar Del Centenario - Argentina

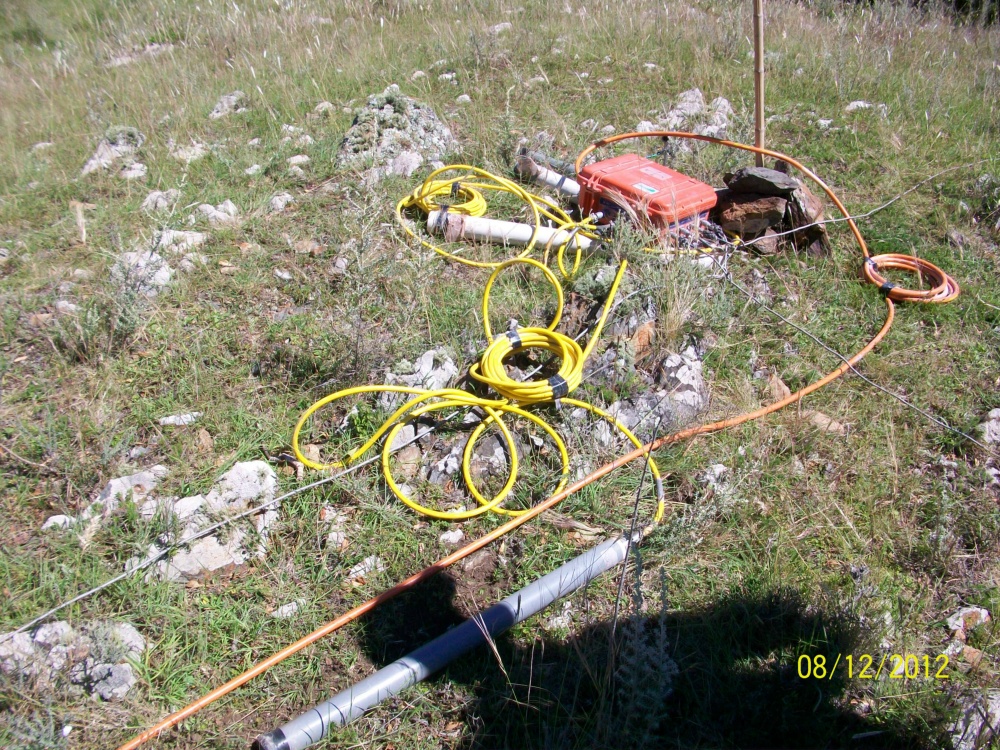

CSAMT Equipment - Geometrics

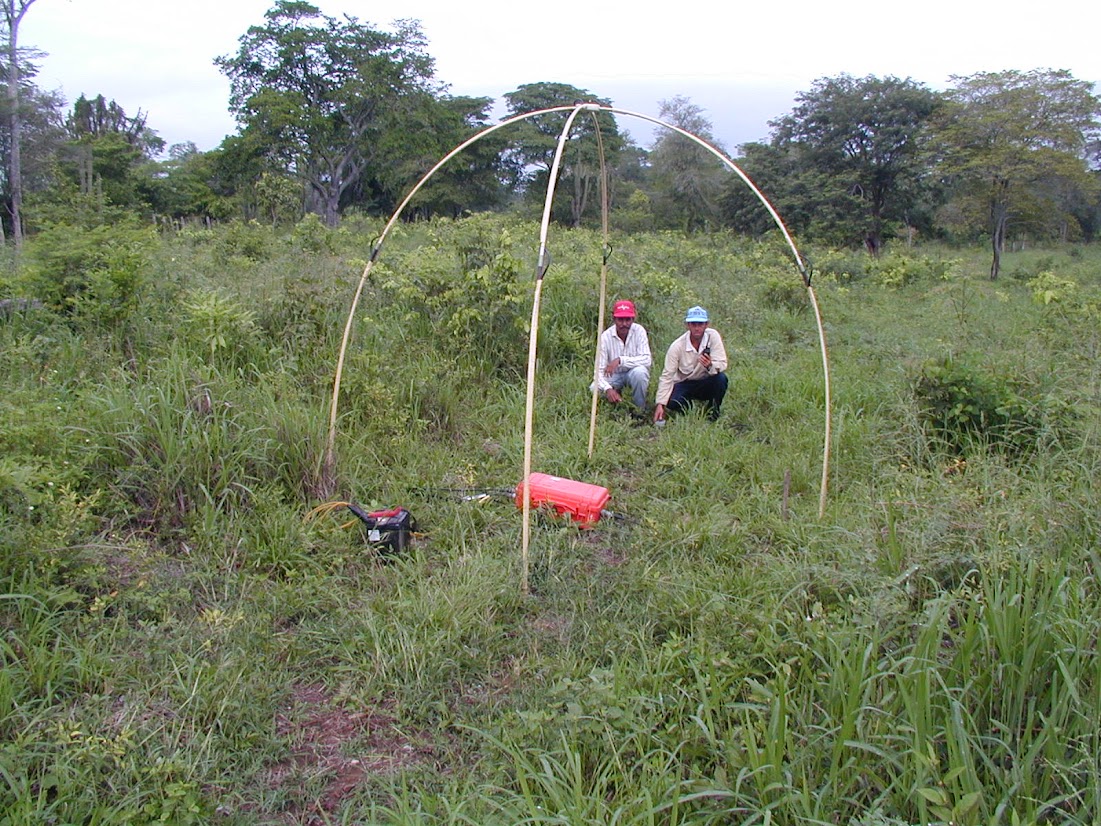

CSAMT Operation Cerrjon Mine Site - Colombia
CSAMT Operation Proposa Mine Site - Argentina
CSAMT Operation Mina La Oriental - Uruguay

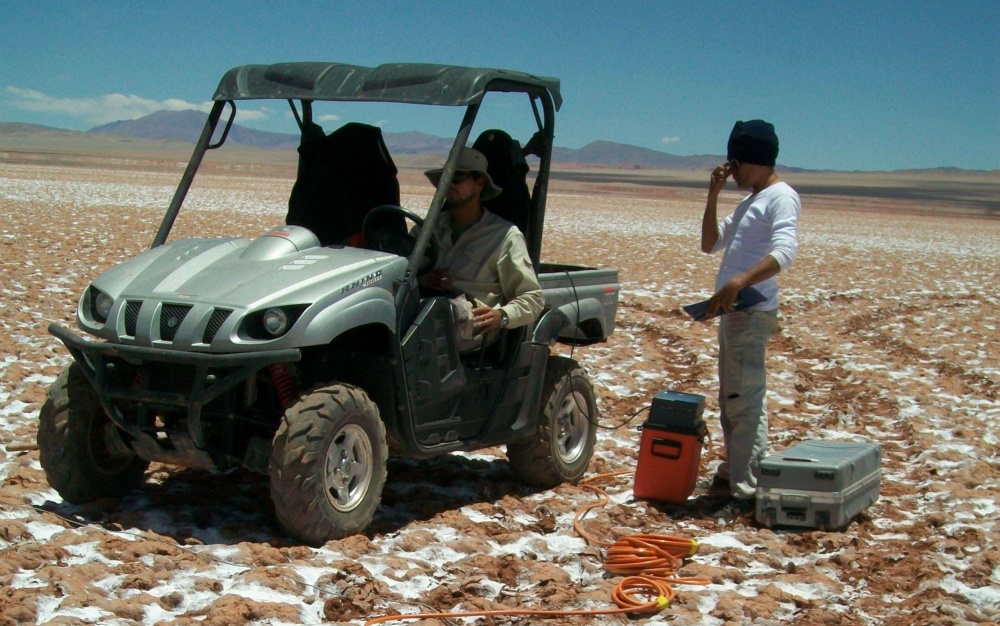

CSAMT Operation Salar del Centenario - Argentina
CSAMT Operation Cerrejon Mine Site - Colombia

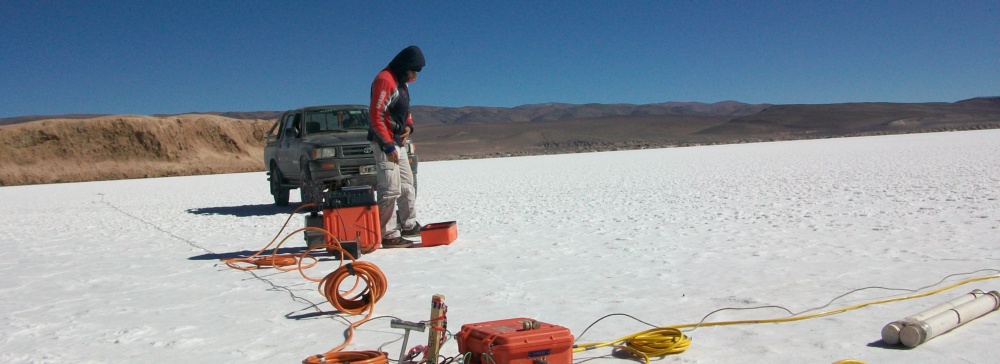

CSAMT Operation Salar de Ratones - Argentina

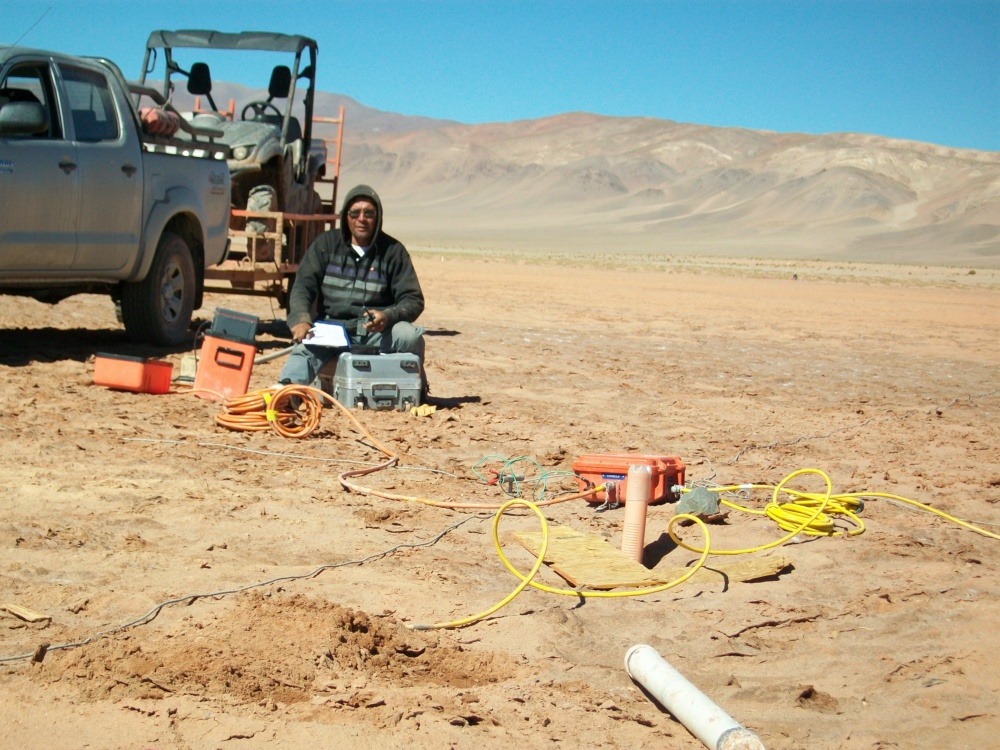

CSAMT Operation Salar del Centenario - Argentina
